Hay una amplia gama de técnicas disponibles para localizar tuberías enterradas. La mayoría de estos sistemas utilizan ondas electromagnéticas o señales transmitidas al suelo o desde servicios subterráneos. Estas tecnologías pueden clasificarse ampliamente como electromagnéticas o radar de penetración terrestre (GPR).Los localizadores de tuberías electromagnéticas detectan y localizan la fuente de ondas electromagnéticas generadas por cables de energía o telecomunicaciones, o señales inyectadas directamente, o por inducción, desde tuberías metálicas y objetos metálicos subterráneos. Las tuberías no metálicas que tienen marcadores electro instalados con o cerca de la tubería también pueden ser detectadas utilizando ondas electromagnéticas. Los marcadores electro vienen en una variedad de frecuencias que pueden ser coincidentes con un tipo específico de servicio, lo que permite al operador localizar e identificar el tipo de tubería. Los sistemas electromagnéticos pueden localizar con precisión la ruta de los servicios subterráneos, pero no su profundidad.
El GPR es un método no destructivo para detectar estructuras subterráneas, vacíos, discontinuidades y cambios en el material. El GPR utiliza pulsos de radar transmitidos al suelo para imaginar el subsuelo registrando señales electromagnéticas reflejadas de vuelta al sistema GPR. El GPR se puede utilizar en una variedad de suelos, pero funciona mejor en materiales secos arenosos o duros como el concreto, el granito y la arenisca seca. Un sistema GPR está compuesto por un transmisor ubicado en o cerca del suelo que enfoca las ondas electromagnéticas en el suelo. Las ondas transmitidas reflejadas de objetos enterrados, los límites entre diferentes suelos y otras discontinuidades subterráneas son capturadas por la antena de radio GPR. Estos datos se procesan en función del tiempo creando un mapa o radiograma del subsuelo, que se almacena digitalmente y se puede ver desde una unidad de visualización a bordo, o se procesa posteriormente para una elaboración detallada de datos.

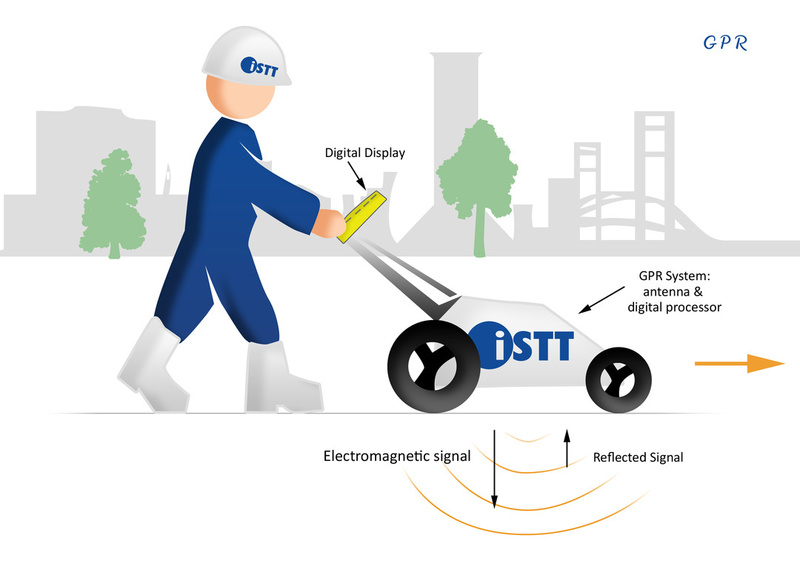

GPR - Radar de Penetración subterráneo
