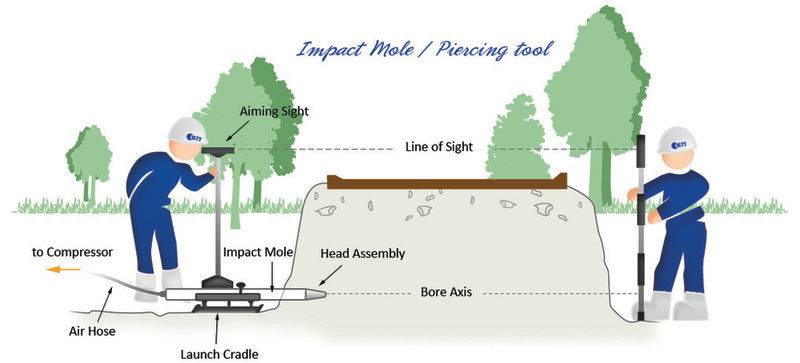

El impacto topo o herramienta de perforación es una de las tecnologías sin zanja más antiguas y simples. Es ideal para la instalación de tuberías de pequeño diámetro en suelos compresibles a cortas distancias. Bajo condiciones adecuadas, la instalación de un producto utilizando un impacto topo es simple y directa. El impacto topo se posiciona sobre un patín o soporte en la línea y nivel deseados determinados por un nivel de mira posicionado en el topo. Una vez que el topo está en la posición deseada, se activa el compresor avanzando el topo a través de la acción de martilleo de la cabeza reciprocante. La cabeza de punta de cincel crea un agujero de perforación. La longitud del cuerpo largo del topo ayuda a mantener la línea y el nivel mientras avanza a través del agujero de perforación, aunque pueden ocurrir desviaciones debido a condiciones irregulares del terreno u obstrucciones. Las marcas en la manguera de aire permiten al operador rastrear la distancia recorrida por el topo mientras avanza a través del suelo. Una vez que se ha completado un agujero de perforación, la tubería del producto se tira mientras se extrae el topo. Un agujero de perforación suele ser un 15-25 por ciento más grande que la tubería del producto.
Algunas topadoras de impacto más nuevas son direccionables. El método de dirección es similar al utilizado en perforaciones piloto y perforaciones direccionales. Una topadora direccionable tiene una cara inclinada en lugar de una cara de punta de cincel. La dirección de la topadora se altera mediante la posición de la cabeza de la cara inclinada. El operador dirige la topadora girando la cara en la dirección deseada. Una sonda ubicada en una carcasa transmisora cerca de la parte delantera de la topadora permite rastrear la topadora utilizando un sistema de seguimiento a pie.
Impact Moling (Topos de impacto)
