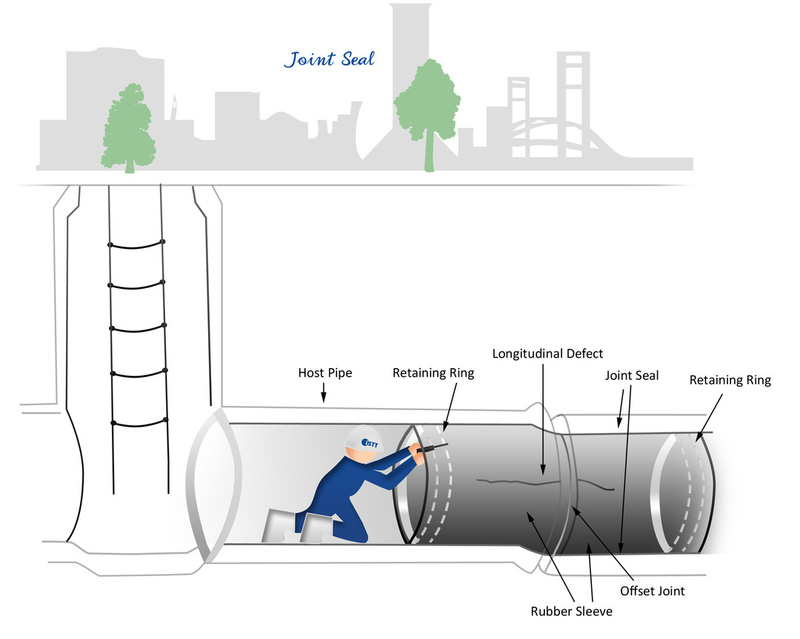

Los sellos localizados están disponibles para reparar defectos en las juntas de tuberías o en distancias cortas a lo largo de la tubería, y para sellar conexiones defectuosas entre tuberías principales y laterales. Hay dos tipos generales de sellos localizados. Un tipo, comúnmente llamado sello de junta, se utiliza para sellar juntas de tuberías defectuosas y otros defectos en la tubería. Los sellos de junta típicamente consisten en una junta de goma del tamaño de la tubería y asegurada por anillos o cilindros de acero inoxidable. El segundo tipo de sello localizado se utiliza para sellar conexiones entre tuberías principales y laterales. Estos sellos utilizan una junta o revestimiento de tela impregnado con resina, que se cura a temperatura ambiente o mediante vapor o luz UV. Algunos sellos localizados pueden utilizar tanto anillos de retención como curado para asegurar el sello. Los sistemas de sellos de junta vienen en una amplia gama de tamaños para reparar tuberías de diámetro relativamente pequeño hasta tuberías de entrada de hombre. Los sellos de junta de entrada de hombre se suelen colocar e instalar manualmente. Los sellos utilizados para reparar tuberías más pequeñas se colocan en la junta dañada o en el defecto de la tubería ya sea mediante un robot controlado a distancia o mediante un cabrestante. El sistema de cabrestante utiliza un packer inflable para expandir el sello, empujando la junta de goma o tela contra las paredes de la tubería. El sello se asegura a las paredes de la tubería anfitriona ya sea por un anillo o cilindro, posicionado dentro y cerca de los extremos de la manga. El anillo o cilindro se expande, presionando la manga contra las paredes de la tubería anfitriona.

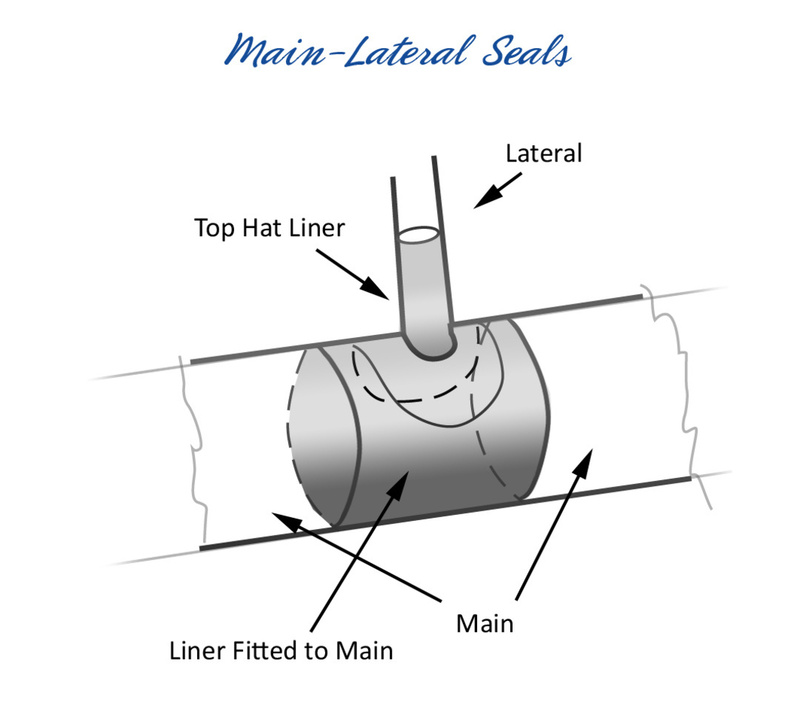

Alternativamente, la manga puede ser asegurada por una resina entre la pared exterior de la manga y la pared interior de la tubería anfitriona, que se cura para crear un sello que cubre el defecto. La conexión entre tuberías principales y laterales se sella típicamente utilizando un material de revestimiento impregnado de resina que se ajusta y se conforma con las paredes de la tubería principal y lateral (ver también la descripción del método CIPP). El sello se coloca en la tubería principal en la lateral de forma remota, donde se ajusta a la tubería principal y lateral ya sea mediante un robot o mediante un packer inflable. Algunos sellos de tubería principal/lateral cubren sólo una parte de la pared principal mientras que otros tienen el tamaño para revestir la tubería principal en la conexión. Los sellos pueden extenderse una corta longitud en la lateral, hasta la primera junta, o extenderse más en la lateral por encima de la línea de agua subterránea. Algunos sellos de tubería principal/lateral también utilizan juntas tóricas para asegurar aún más el sello a las paredes de la tubería principal y lateral. Dependiendo del tipo de sello y su configuración, el sello también puede aumentar la capacidad estructural local de la tubería, junta o conexión.
