Curado de tubería en sitio (CIPP) se puede utilizar para rehabilitar alcantarillas sanitarias, drenajes pluviales y tuberías de presión para agua, gas y efluentes de proceso. La tubería circular de 100-2,700 mm y una variedad de tuberías no circulares como formas de huevo, ovoides y alcantarillas de caja se pueden revestir. El revestimiento con CIPP elimina la tubería del servicio durante la duración del proceso de instalación y reinstalación, por lo que puede ser necesario el sobrepaso o la provisión de una fuente de suministro alternativa. Antes de revestir, la tubería debe ser limpiada mediante chorro de agua para eliminar los residuos de corrosión y detritos. También se deben eliminar las conexiones laterales sobresalientes. Pueden ser necesarias reparaciones locales donde la tubería existente esté sustancialmente deformada o dañada. Después del revestimiento, se reinstalan las conexiones de servicio o laterales y la tubería vuelve a estar en servicio, generalmente en el mismo día.
Las tuberías de agua revestidas deben ser desinfectadas antes de volver a estar en servicio. Los revestimientos CIPP de fieltro de poliéster no tejido o tela reforzada con fibra se fabrican para adaptarse a la tubería anfitriona. Los revestimientos están impregnados con una resina de polímero, que al curarse formará una tubería de revestimiento de ajuste cercano dentro de la tubería anfitriona. El revestimiento puede ser diseñado con suficiente grosor cuando se cura para soportar las cargas impuestas por el agua subterránea externa y la presión de servicio interna, y por el suelo y el tráfico que actúan sobre la tubería. El revestimiento está completamente saturado con poliéster, resina de viniléster epoxi o silicato utilizando vacío, gravedad u otra presión aplicada. La resina incluye un catalizador químico o endurecedor para facilitar el curado. La capa exterior del tubo de revestimiento está recubierta con una película de polímero para proteger el revestimiento durante el manejo y la instalación. El revestimiento impregnado puede ser enfriado para su transporte para mantener la estabilidad hasta que se instale.

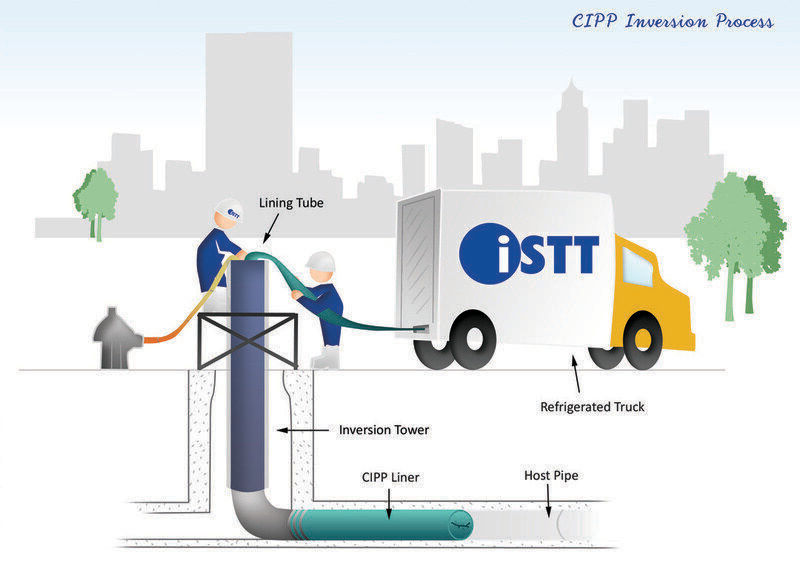

Los revestimientos CIPP pueden ser instalados utilizando el método de inversión como se muestra arriba. El método de inversión emplea una torre de andamios o un recipiente a presión para aplicar aire o agua a presión para dar vuelta al revestimiento y empujarlo a lo largo de la tubería anfitriona. Los revestimientos CIPP también pueden ser instalados mediante el uso de un cabrestante en un pozo de acceso o un punto de acceso especialmente preparado e inflados para entrar en contacto cercano con la circunferencia de la tubería existente. El revestimiento está restringido en cualquier pozo intermedio. Los revestimientos CIPP pueden ser inflados o invertidos con aire o agua a presión. Las longitudes instaladas pueden variar desde secciones cortas sobre una junta o defecto, hasta revestimientos de longitud completa típicamente de 30-150m. Se han instalado longitudes de hasta 900m en una sola operación.

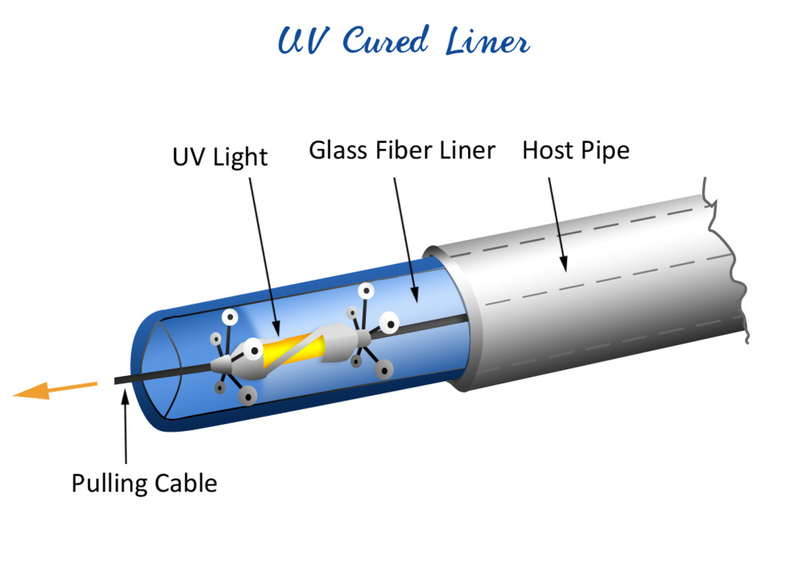

El revestimiento impregnado con resina puede curar a temperatura ambiente, pero la cura es más comúnmente acelerada mediante la aplicación de calor mediante la circulación de agua de inversión a través de una caldera, mezclando vapor con aire de inflación o tirando a través de un tren de luz UV. Después de que la tubería haya sido curada, el revestimiento se enfría y se eliminan los extremos a ras con los extremos de la tubería, y se sellan donde sea necesario. El agua de curado o el condensado de vapor y los recortes cortados del revestimiento se eliminan para su eliminación segura. Se puede tomar una muestra del CIPP de los extremos de la tubería o de un molde curado en las condiciones de fabricación para su prueba y verificación de que el revestimiento cumple con las especificaciones de rendimiento.
Revestimiento curado en sitio (CIPP)
