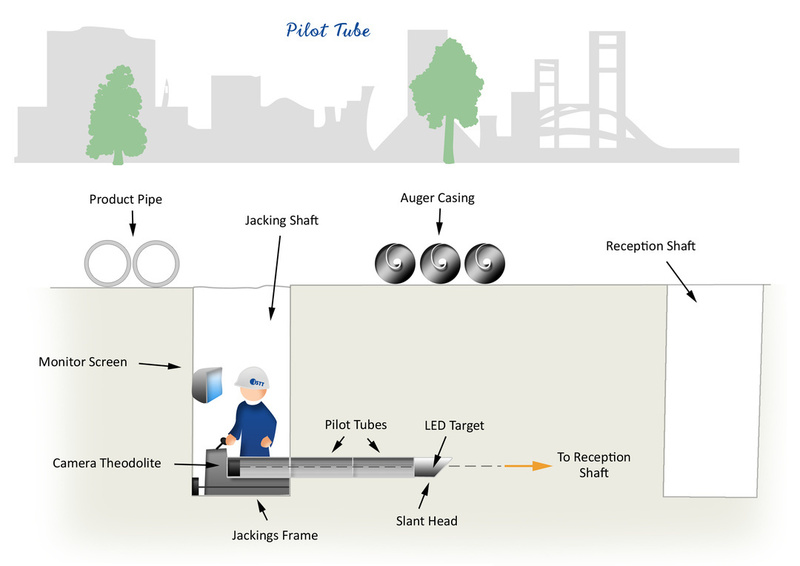

Una variedad de métodos híbridos incorporan el uso de un tubo piloto para establecer una alineación precisa entre dos ejes o los dos lados de un cruce. El tubo piloto típicamente es un tubo de acero pequeño de alrededor de 100 mm de diámetro. En su uso básico, se empuja (con o sin rotación) en línea recta a través del suelo desplazable utilizando una cabeza inclinada para mantener la línea y la pendiente de manera similar a la técnica de dirección en instalaciones de HDD. El monitoreo de la línea y la pendiente de la instalación piloto se lleva a cabo utilizando un teodolito digital que apunta hacia abajo del tubo piloto hacia un objetivo LED iluminado en la parte delantera del tubo. El objetivo LED muestra la posición de la cabeza y la orientación de dirección, que es vista por el operador en una pantalla de monitor. En una aplicación típica de tubo piloto, una vez que se ha instalado el tubo piloto, el proceso de excavación e instalación continúa mediante la ampliación del agujero a través de la perforación del suelo utilizando tubos temporales según sea necesario. En el último paso de instalación, el último tubo temporal es reemplazado por la tubería de producto final. Aunque el proceso típicamente tiene más pasos de instalación que una instalación de microtúnel de cara completa, el equipo de instalación y el tamaño requerido de los pozos es más pequeño y la tubería de producto no necesita resistir el mismo nivel de fuerzas de empuje que en una instalación de microtúnel de cara completa. En suelos no desplazables (suelo duro o roca), hay variaciones de la técnica que utilizan técnicas de perforación dirigida para crear el agujero piloto. El enfoque del tubo piloto también se puede utilizar en conjunto con otras técnicas de instalación sin zanja, como el martilleo de tuberías, para establecer una línea y pendiente precisas para la instalación posterior. En la literatura de tecnología sin zanja, el método del tubo piloto se puede encontrar bajo los términos "perforación guiada" o "microtúnel de tubo piloto". El método del tubo piloto se utilizó inicialmente para instalar tuberías de diámetro pequeño, como laterales de servicio. En este tipo de instalación, el tubo piloto se lanza desde un pozo o pozo de recuperación. Una vez que la cadena de tubos piloto ha llegado al pozo de recuperación, se tira de un lateral de servicio mientras se retraen las varillas piloto.
